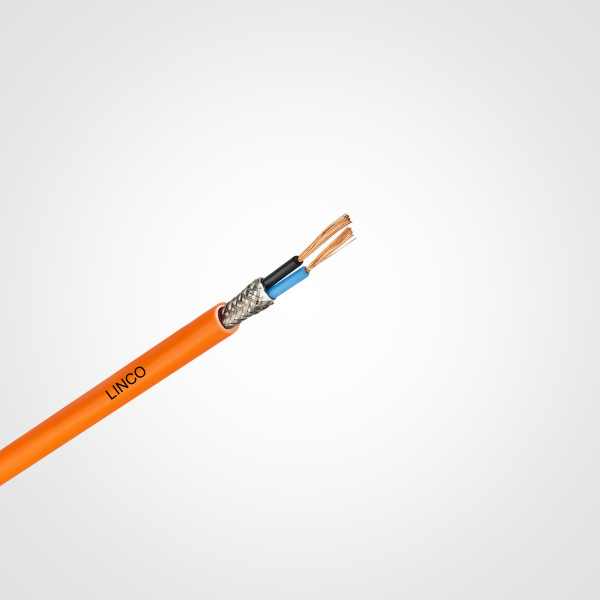

کابل های مقاوم در برابر آتش ( کابل هالوژن فری )
کابل های مقاوم در برابر آتش ( کابل هالوژن فری )
- دستهبندی : کابلها / کابل های مقاوم در برابر آتش (کابل هالوژن فری)
کاربرد :
این نوع کابل ها در برابر آتش مقاومت دارد و برای جلوگیری از خسارت زیاد در آتش سوزی ها به خاطر عدم دود هالوژن و دید داشتن در محیط آتش گرفته کاربرد دارد. در تاسیسات صنعتی و عمومی ، فروشگاه های بزرگ ، هتل ها ، مراکز کنترل ، ایستگاه قطارها، مترو ، فرودگاه ها ، مراکز کنترل وسیستم اعلام حریق قابل استفاده است. از این نوع کابل مواد خورنده و گازهای سمی جدا نمی شود، انتشار آتش بسیار محدود می کند،دود بسیار کمی متصاعد می کند و بدون خود اشتعالی می باشد.
لایه های کابل:
Cu / MGT / XLPE / LSHF
ساختار کابل:
هادی مس کلاس ۲ مطابق استاندارد IEC 60228
نوار میکا
- عایق XLPE
- فیلر : موار بدون هالوژن
- روکش : مواد بدون هالوژن و دیر گداز
ولتا نامی :
0.6/1 KV
استاندارد :
IEC 60502-1 , IEC 60331
دامنه حرارتی:
در حالت نصب تا C°-5
حداکثر دمای هادی C°+90
حداکثر دمای اتصال کوتاه C°+250
|
وزن تقریبی |
میانگین قطر نهایی | ضخامت نامی روکش | قطر ضخامت نامی عایق | سطح مقطع کابل |
| Kg\km | mm² | mm | mm | mm² |
| 205 | 12.0 | 1.8 | 0.7 | 2x1.5re |
| 242 | 12.8 | 1.8 | 0.7 | 2x2.5re |
| 300 | 13.8 | 1.8 | 0.7 | 2x4re |
| 380 | 14.7 | 1.8 | 0.7 | 2x6re |
| 510 | 17.5 | 1.8 | 0.7 | 2x10rm |
| 670 | 19.3 | 1.8 | 0.7 | 2x16rm |
| 980 | 22.7 | 1.8 | 0.9 | 2x25rm |
| 230 | 12.6 | 1.8 | 0.7 | 3x1.5re |
| 278 | 13.5 | 1.8 | 0.7 | 3x2.5re |
| 347 | 14.4 | 1.8 | 0.7 | 3x4re |
| 432 | 15.5 | 1.8 | 0.7 | 3x6re |
| 625 | 18.2 | 1.8 | 0.7 | 3x10rm |
| 850 | 20.3 | 1.8 | 0.7 | 3x16rm |
| 1200 | 24.0 | 1.8 | 0.9 | 3x25rm |
